Простейший планер PIG


Одним из немаловажных требований к летательному аппарату для начинающих пилотов любителей является безопасность полета на нем, а также простота управления. Помимо этого такой аппарат должен иметь простую конструкцию, небольшую стоимость и удобство при перевозке.

Примером такого аппарата может быть легкий планер PIG (Primary Instruction Glider) Майка Сандлина.

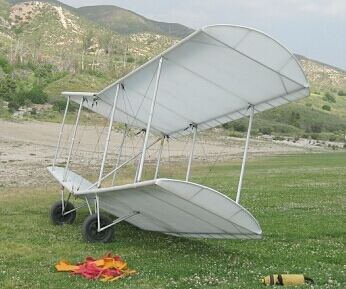

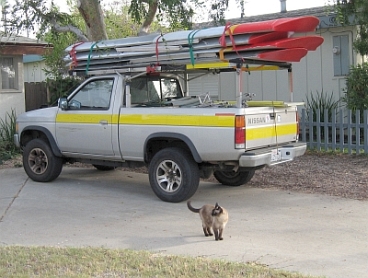

Этот планер-биплан имеет небольшие размеры и простую конструкцию из доступных каждому материалов - алюминиевых труб, соединяемых болтами, стальных тросов и обшивки из легкой ткани. Такой аппарат можно изготовить в любом гараже. В разобранном виде планер легко перевозится на автомобиле.

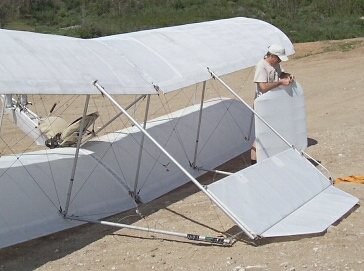

Время сборки планера одним человеком составляет 37 минут.





Стартовать планер может с лебедки или с любой пологой горки .

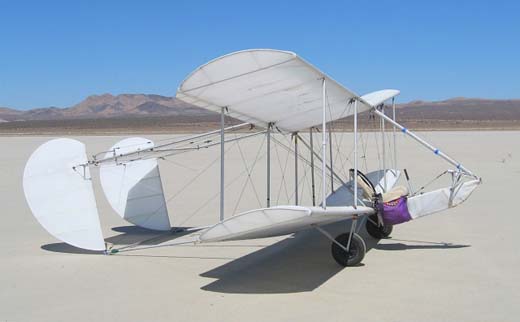

Центр масс планера расолагается на линии осей шасси, поэтому даже при отсутствии дополнительного колеса планер может балансироваться при рулении.

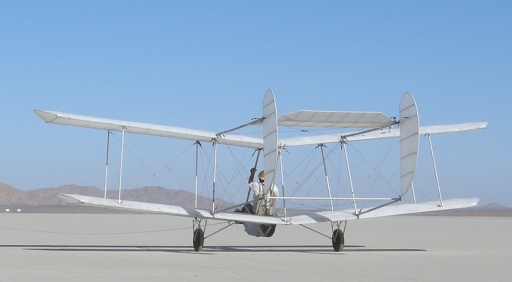

Управление планером осуществляется с помощью руля высоты и рулей направления.

Не смотря на то, что PIG проектировался как планер, автор не исключает возможности установки на нем легкого двигателя за спиной пилота.

Вес пустого планера с парашютом составляет всего 65 кг. Взлетный - около 140 кг. Площадь крыла - 17,46 кв.м

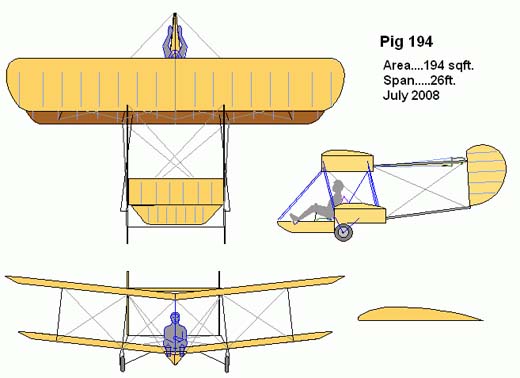

Чертежи планера PIG



Скачать чертежи планера PIG (GIF формат, 4,4 Mb)
